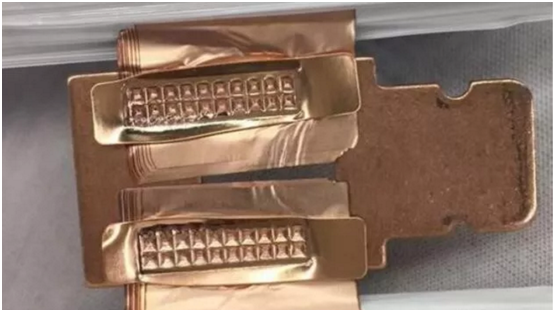

Ultraschallschweißmaschine in Kupferfolie und Kupfergürtel

Prinzip:

Die Hochfrequenz Die Vibrationswelle wird auf die beiden zu schweißenden Metallflächen übertragen, und unter Druck sind die Metalloberflächen mit einander, um eine Fusion zwischen den molekularen Schichten zu bilden. Die Vorteile sind schnell, energiesparend, hohe Fusionsfestigkeit, gute elektrische Leitfähigkeit, gute Wärmeleitfähigkeit, kein Funken und in der Nähe von Kälte.

Anwendung:

Batterie-positives und negatives Earlöten, terminales Schweißen in Kabelbaum, Terminal- und terminalem Löten, Kondensator-positives und negatives Löten, Stück zum Stückschweißen, Stück zum Leitungsschweißen, Linie zum Linienschweißen, Nietschweißen, Stück, das auf Schraubenschlüssel geschweißt ist Schraubenschlüssel.

Komponente:

Das Gerät besteht aus einem Generator, einem Schallwiderstandskomponenten, einem pneumatischen System, einer Maschinenbasis und einem Bodenbild. (Der Akustikwiderstand besteht aus drei Teile: Wandler, Horn und Schweißen Kopf)

Anweisungen:

1. Vorbereitung: Überprüfen Sie, ob das Maschinenzubehör abgeschlossen sind. Konfigurieren der Gasquelle, der Gasquellenanforderung ist größer als oder gleich 0,6mpa. Maschine Zubehör: Sender, Maschine, Netzkabel Vierkern, Kontrolllinie Fünf Kern, Wandlerleitung Zwei Kern, Pedalleitung drei Kern. Stellen Sie sicher, dass die Verbindung korrekt ist Wenn Laden der Maschine.

2.Verbinden Sie das Macht Kabel. Am Ende des Netzkabels befinden sich drei Drähte, die L und N. A Vier-Pin Die Buchse an einem Ende ist mit dem Generator verbunden.

3.Stecken Sie die Luftquelle ein, passieren Sie das Druckregelventil und das Luftdruckmessgerät, um sicherzustellen, dass der Luftdruck 0,2-0,6 MPA ist.

4.Verbinden Sie das Verbindungskabel an den Generator und die Buchse an der -Maschine. Schalten Sie den Netzschalter ein und die Indikatorleuchte ist auf.
